A.1. NOZIONI GENERALI DI PROGETTAZIONE • RAPPRESENTAZIONE DEL PROGETTO
3. SISTEMI DI MISURAZIONE, SCALE GRAFICHE DI RAPPRESENTAZIONE

? SCALE GRAFICHE DI RAPPRESENTAZIONE

MODI DI SEGNALARE LA SCALA DIMENSIONALE DEI DISEGNI

I supporti cartacei degli elaborati, originali o riproduzioni che siano, sono soggetti a mazioni di estensione dovute al non perfetto funzionamento delle macchine di ripro-
deformazioni di estensione prodotte da diverse cause, tra le quali si segnalano: duzione e stampa, come sono: incostante velocità di scorrimento o trascinamento,
deformazioni ottiche, e altro.
• la carta trasparente degli originali
“lucidi” – è in genere molto sensibile all’umidità, per cui anche variazioni contenute del tas- Al fine di disporre di riferimenti dimensionali certi anche nel caso che si verifichino
so igrometrico ambientale producono dilatazioni o contrazioni apprezzabili e di diversa deformazioni del supporto degli elaborati e delle copie, è buona norma riportare grafi-
intensità nelle due direzioni dei lati del foglio; camente fasce graduate lungo i lati della squadratura del foglio. Tanto vale soprattut-
to per i disegni di formato maggiore. La Fig. A.1.3./3 riporta esempi delle “scale dimen-
• le riproduzioni dei disegni sionali grafiche graduate” più diffuse.
copie cianografiche, eliografiche, fotostatiche, fotografiche, ecc. – subiscono defor-

SCALE GRAFICHE GRADUATE

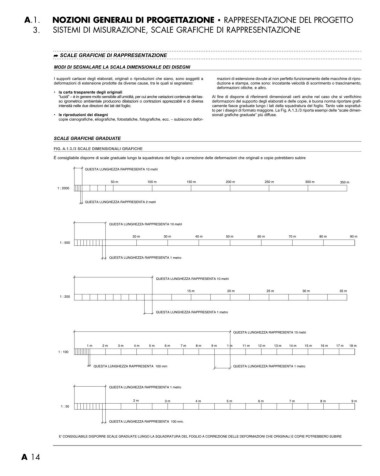

FIG. A.1.3./3 SCALE DIMENSIONALI GRAFICHE
È consigliabile disporre di scale graduate lungo la squadratura del foglio a correzione delle deformazioni che originali e copie potrebbero subire

QUESTA LUNGHEZZA RAPPRESENTA 10 metri

50 m 100 m 150 m 200 m 250 m 300 m 350 m

1 : 2000

QUESTA LUNGHEZZA RAPPRESENTA 2 metri

QUESTA LUNGHEZZA RAPPRESENTA 10 metri

20 m 30 m 40 m 50 m 60 m 70 m 80 m 90 m

1 : 500

QUESTA LUNGHEZZA RAPPRESENTA 1 metro

QUESTA LUNGHEZZA RAPPRESENTA 10 metri

15 m 20 m 25 m 30 m 35 m

1 : 200

QUESTA LUNGHEZZA RAPPRESENTA 1 metro

QUESTA LUNGHEZZA RAPPRESENTA 10 metri

1m 2m 3m 4m 5m 6m 7m 8m 9m 1m 11 m 12 m 13 m 14 m 15 m 16 m 17 m 18 m

1 : 100

QUESTA LUNGHEZZA RAPPRESENTA 100 mm QUESTA LUNGHEZZA RAPPRESENTA 1 metro

QUESTA LUNGHEZZA RAPPRESENTA 1 metro
2m 3m 4m 5m 6m 7m 8m 9m

1 : 50

QUESTA LUNGHEZZA RAPPRESENTA 100 mm.

E' CONSIGLIABILE DISPORRE SCALE GRADUATE LUNGO LA SQUADRATURA DEL FOGLIO A CORREZIONE DELLE DEFORMAZIONI CHE ORIGINALI E COPIE POTREBBERO SUBIRE
